Z型：即XTD-_MZ普通型系列补偿模块，该系列产品严格按国标GB/T
15576-2008《低压成套无功功率补偿装置》生产，
断路器短路 保护分断能力≥6KA，电容器本体严格按GB/T
12747《自愈式低压电压并联电容器》条款要求生产。
XTD-_MZ系列补偿模块包括：新普通型和普通型升级版干式/油式补偿模块，主要由智能测控单元，晶闸管复合开关电路，断路器，两台(△型)或一台(Y型)低压电力电容器构成；每台模块可实现多组电容分别投切功能。【油式电容采用常温膜为原材料，油浸或微晶蜡为介质；干式电容采用国产高温膜为原材料，充气或环氧树脂为介质，无泄漏、防爆】
普通型升级版是普通型的升级系列，新增性能如下：
■升级版外观更加精美；软、硬件更加完善；
■数码管显示界面升级版为液晶显示界面。

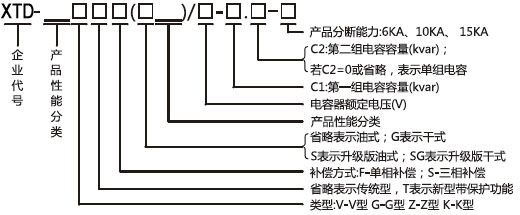

二、产品型号及规格命名
|
补偿
方式 |
容量
(kvar) |
名称 |
产品型号及规格 |
|
新版普通型 |
普通型升级版油式 |
普通型升级版干式 |
|
共补
△ |
20+20 |
共补
模块 |
XTD-__MZS/450-20.20 |
XTD-__MZS(S)/450-20.20 |
XTD-__MZS(SG)/450-20.20 |
|
20+10 |
XTD-__MZS/450-20.10 |
XTD-__MZS(S)/450-20.10 |
XTD-__MZS(SG)/450-20.10 |
|
15+10 |
XTD-__MZS/450-15.10 |
XTD-__MZS(S)/450-15.10 |
XTD-__MZS(SG)/450-15.10 |
|
10+10 |
XTD-__MZS/450-10.10 |
XTD-__MZS(S)/450-10.10 |
XTD-__MZS(SG)/450-10.10 |
|
10+5 |
XTD-__MZS/450-10.5 |
XTD-__MZS(S)/450-10.5 |
XTD-__MZS(SG)/450-10.5 |
|
5+5 |
XTD-__MZS/450-5.5 |
XTD-__MZS(S)/450-5.5 |
XTD-__MZS(SG)/450-5.5 |
|
控制32台共补模块 |
普通型控制器 |
XTD-GT |
|
升级版控制器 |
XTD-GT(S)【自带16台电容模块状态显示功能】 |
|
谐波监测型控制器 |
XTD-FT(H)【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z)【自带数显表、谐波监测和24台电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示32台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
|
分补
Y |
30 |
分补
模块 |
XTD-__MZF/250-30 |
XTD-__MZF(S)/250-30 |
XTD-__MZF(SG)/250-30 |
|
25 |
XTD-__MZF/250-25 |
XTD-__MZF(S)/250-25 |
XTD-__MZF(SG)/250-25 |
|
20 |
XTD-__MZF/250-20 |
XTD-__MZF(S)/250-20 |
XTD-__MZF(SG)/250-20 |
|
15 |
XTD-__MZF/250-15 |
XTD-__MZF(S)/250-15 |
XTD-__MZF(SG)/250-15 |
|
10 |
XTD-__MZF/250-10 |
XTD-__MZF(S)/250-10 |
XTD-__MZF(SG)/250-10 |
|
5 |
XTD-__MZF/250-5 |
XTD-__MZF(S)/250-5 |
XTD-__MZF(SG)/250-5 |
|
控制23台分补模块 |
普通型控制器 |
XTD-FT |
|
升级版控制器 |
XTD-FT(S) 【自带16台电容模块状态显示功能】 |
|
谐波监测型控制器 |
XTD-FT(H) 【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z) 【自带数显表、谐波监测和电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示24台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
