V型：即XTD-8MV高性能系列补偿模块，该系列产品严格按国标GB/T
15576-2008《低压成套无功功率补偿装置》生产，断路器短路保护分断能力≥15KA，电容器本体严格按GB/T
12747《自愈式低压电压并联电容器》条款要求生产。
XTD-8MV系列补偿模块包括：高性能型油式补偿模块和高性能型干式补偿模块，主要由智能测控单元、晶闸管复合开关电路、高分断型塑壳断路器、两只共补（△型）、一只或两只分补（Y型）大容量低压自愈式电力电容器构成；每台模块可实现多组电容分别投切功能。【油式电容采用进口高温膜为原材料，油浸或微晶蜡为介质；干式电容采用进口高温膜为原材料，充气或环氧树脂为介质，无泄漏、防爆】
V型补偿模块是G型补偿模块的升级系列，新增性能如下：
V型比G型系列外观更加精美；软、硬件更加完善；
大容量及双电容器结构：共补可升级到40+40大容量，分补由原先的单组可升级到双组40+40大容量，大大降低了单位无功容量的成本，简化了安装，缩小了单位无功容量的体积，降低了单位无功容量的总装、使用成本。
V型低压无功补偿模块采用双电容器结构，共补模块每台含有两组“△”型电力电容器，每组“△”型低压电力电容器可以独立投切，分补模块每台含有两组“Y”型电力电容器，其中有六个单相电力电容器，每个单相电力电容器可以独立投切。每组“△”型电力电容器最大容量40kvar，两组为80kvar；每组“Y”型电力电容器容量40kvar，两组为80kvar。
对用电现场的谐波是否超标实时监测并有效输出保护，使智能电容能够在谐波超标情况下迅速切除和闭锁投入，避免因谐波引起的智能电容器烧毁或爆炸；
断路器：采用短路高分断能力塑壳断路器，快速分断、专门分断容性负载；
塑壳断路器同时作为V型低压无功补偿模块的电源接入端子和电流速切保护组件，其额定极限短路分断能力Icu=25KA、额定工作短路分断能力Ics=18KA。
晶闸管：采用耐压更高和通流能力更大的最新进口系列。
|
补偿
方式 |
容量
(kvar) |
名称 |

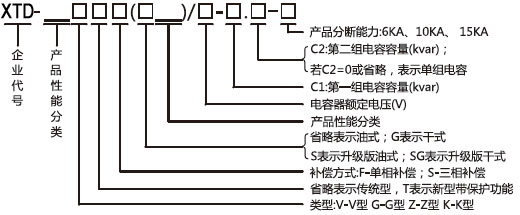

产品型号及规格 |
|
高性能型油式 |
高性能型干式 |
|
共补
△ |
40+40 |
共补
模块 |
XTD-__MVS/450-40.40 |
XTD-__MVS(G)/450-40.40 |
|
40+20 |
XTD-__MVS/450-40.20 |
XTD-__MVS(G)/450-40.20 |
|
20+20 |
XTD-__MVS/450-20.20 |
XTD-__MVS(G)/450-20.20 |
|
20+10 |
XTD-__MVS/450-20.10 |
XTD-__MVS(G)/450-20.10 |
|
15+10 |
XTD-__MVS/450-15.10 |
XTD-__MVS(G)/450-15.10 |
|
10+10 |
XTD-__MVS/450-10.10 |
XTD-__MVS(G)/450-10.10 |
|
10+5 |
XTD-__MVS/450-10.5 |
XTD-__MVS(G)/450-10.5 |
|
5+5 |
XTD-__MVS/450-5.5 |
XTD-__MVS(G)/450-5.5 |
|
控制32台
共补模块 |
谐波监测型控制器 |
XTD-FT(H) 【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z) 【自带数显表、谐波监测和电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示32台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
|
分补
Y |
40+40 |
分补
模块
（双组） |
XTD-__MVF/250-40.40 |
XTD-__MVF(G)/250-40.40 |
|
40+20 |
XTD-__MVF/250-40.20 |
XTD-__MVF(G)/250-40.20 |
|
20+20 |
XTD-__MVF/250-20.20 |
XTD-__MVF(G)/250-20.20 |
|
20+10 |
XTD-__MVF/250-20.10 |
XTD-__MVF(G)/250-20.10 |
|
15+10 |
XTD-__MVF/250-15.10 |
XTD-__MVF(G)/250-15.10 |
|
10+10 |
XTD-__MVF/250-10.10 |
XTD-__MVF(G)/250-10.10 |
|
10+5 |
XTD-__MVF/250-10.5 |
XTD-__MVF(G)/250-10.5 |
|
5+5 |
XTD-__MVF/250-5.5 |
XTD-__MVF(G)/250-5.5 |
|
控制23台分补模块 |
谐波监测型控制器 |
XTD-FT(H) 【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z) 【自带数显表、谐波监测和电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示24台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
