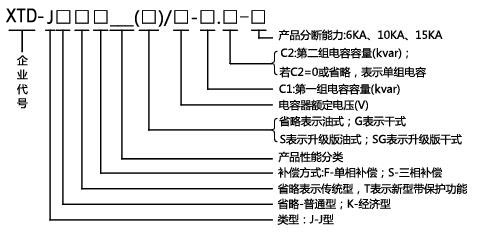

J型：即XTD-J系列补偿模块，根据市场或用户需求产品按断路器短路保护分断能力分为6KA、10KA和15KA三类。
XTD-J系列补偿模块包括：普通型补偿模块和经济型补偿模块，主要由智能测控电路、单片机(CPU)复合开关投切单元、断路器、一台或两台△型或一台Y型低压自愈式电力电容器构成。其中单片机(CPU)复合开关单元采用具有“零投切”功能的大功率继电器作为投切元件，投切涌流＜2.35倍，动态响应时间≤1S，具备晶闸管复合开关过零投切一样的功能。
普通型补偿模块包括：新普通型XTD-J_和普通型升级版干式XTD-J_(SG)/升级版油式补偿模块XTD-J_(S)，每台模块可实现多组电容分别投切功能。【油式电容采用常温膜为原材料，油浸或微晶蜡为介质；干式电容采用国产高温膜为原材料，充气或环氧树脂为介质，无泄漏、防爆】
|
补偿
方式 |
容量
(kvar) |
名称 |
产品型号及规格 |
|
新版普通型 |
普通型升级版油式 |
普通型升级版干式 |
|
共补
△ |
20+20 |
共补模块 |
XTD-JS__/450-20.20 |
XTD-JS__(S)/450-20.20 |
XTD-JS__(SG)/450-20.20 |
|
20+10 |
XTD-JS__/450-20.10 |
XTD-JS__(S)/450-20.10 |
XTD-JS__(SG)/450-20.10 |
|
15+10 |
XTD-JS__/450-15.10 |
XTD-JS__(S)/450-15.10 |
XTD-JS__(SG)/450-15.10 |
|
10+10 |
XTD-JS__/450-10.10 |
XTD-JS__(S)/450-10.10 |
XTD-JS__(SG)/450-10.10 |
|
10+5 |
XTD-JS__/450-10.5 |
XTD-JS__(S)/450-10.5 |
XTD-JS__(SG)/450-10.5 |
|
5+5 |
XTD-JS__/450-5.5 |
XTD-JS__(S)/450-5.5 |
XTD-JS__(SG)/450-5.5 |
|
控制32台共补模块 |
普通型控制器 |
XTD-GT |
|
升级版控制器 |
XTD-GT(S)【自带16台电容模块状态显示功能】 |
|
谐波监测型控制器 |
XTD-FT(H)【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z)【自带数显表、谐波监测和24台电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示32台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
|
分补
Y |
30 |
分补
模块 |
XTD-JF__/250-30 |
XTD-JF__(S)/250-30 |
XTD-JF__(SG)/250-30 |
|
25 |
XTD-JF__/250-25 |
XTD-JF__(S)/250-25 |
XTD-JF__(SG)/250-25 |
|
20 |
XTD-JF__/250-20 |
XTD-JF__(S)/250-20 |
XTD-JF__(SG)/250-20 |
|
15 |
XTD-JF__/250-15 |
XTD-JF__(S)/250-15 |
XTD-JF__(SG)/250-15 |
|
10 |
XTD-JF__/250-10 |
XTD-JF__(S)/250-10 |
XTD-JF__(SG)/250-10 |
|
5 |
XTD-JF__/250-5 |
XTD-JF__(S)/250-5 |
XTD-JF__(SG)/250-5 |
|
控制23台分补模块 |
普通型控制器 |
XTD-FT |
|
升级版控制器 |
XTD-FT(S) 【自带16台电容模块状态显示功能】 |
|
谐波监测型控制器 |
XTD-FT(H) 【自带谐波监测功能】 |
|
组合式控制器 |
XTD-FT(Z) 【自带数显表、谐波监测和电容状态显示功能】 |
|
USB接口控制器 |
XTD-FT(U2)【自带USB接口、数据存储统计和谐波监测功能】 |
|
XTD-FT(U3)【自带电容投切状态指示、USB接口、数据存储统计和谐波监测功能】 |
|
触摸屏式控制器 |
XTD-FT(U) 【触摸屏式、自带USB接口、数据存储统计和谐波监测功能】 |
|
多功能配电测控仪 |
XTD-FT(6ZB)【自带数据存储统计和谐波监测功能】 |
|
指示24台 |
电容投切状态指示器 |
XTD-__MXH【可指示32台共补和24台分补模块电容投切状态】 |
