一、 产品概述
TBBF系列柱上式高压无功自动补偿装置（以下简称装置）适用于10KV和6KV配电线路中，安装在架空线路上，作为提高功率因数，减少线路损耗，节约电能，改善电压质量之用，也可用于小型化终端变电所10KV母线无功补偿，高压电动机就地补偿。
本装置由跌落式熔断器、大容量电压互感器、电容器投切专用真空接触器、电流互感器，氧化锌避雷器、全膜高压并联电容器、高压电容器自动补偿控制装置、户外高压电流互感器及箱体等组成。采用一体化结构，配置齐全、结构紧凑、安装简单、维护方便、质量稳定、使用寿命长。

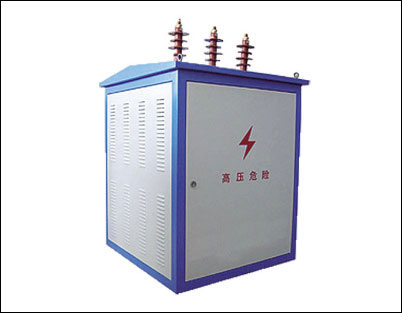

二、 产品外形及规格型号
2. 规格型号及主要技术参数
|
序号 |
型号 |
额定电压(KV) |
电容器组额定电压(KV) |
额定容量
(kvar) |
额定电流(A) |
允许稳态过电压 |
允许稳态过电流 |
额定频率 |
电容器
组数 |
|
1 |
TBBF10-100 |
10 |
10.5 |
100 |
5.5 |
1.1UN |
1.3IN |
50 |
1 |
|
2 |
TBBF10-200 |
10 |
200 |
11 |
50 |
1 |
|
3 |
TBBF10-300 |
10 |
300 |
16.5 |
50 |
可按需求 |
|
4 |
TBBF10-360 |
10 |
360 |
19.8 |
50 |
可按需求 |
|
5 |
TBBF10-450 |
10 |
450 |
24.7 |
50 |
可按需求 |
|
6 |
TBBF10-600 |
10 |
600 |
33 |
50 |
可按需求 |
|
7 |
TBBF10-900 |
10 |
900 |
49.4 |
50 |
可按需求 |
|
8 |
TBBF10-1200 |
10 |
1200 |
65.9 |
50 |
可按需求 |
|
9 |
TBBF6-100 |
6 |
6.3 |
100 |
9.2 |
50 |
1 |
|
10 |
TBBF6-200 |
6 |
200 |
18.3 |
50 |
1 |
|
11 |
TBBF6-300 |
6 |
300 |
27.5 |
50 |
可按需求 |
|
12 |
TBBF6-360 |
6 |
360 |
33 |
50 |
可按需求 |
|
13 |
TBBF6-450 |
6 |
450 |
41.2 |
50 |
可按需求 |
|
14 |
TBBF6-600 |
6 |
600 |
54.9 |
50 |
可按需求 |
|
15 |
TBBF6-900 |
6 |
900 |
72.4 |
50 |
可按需求 |
|
16 |
TBBF6-1200 |
6 |
1200 |
110 |
50 |
可按需求 |
三、 使用条件
1.
海拔高度：≤1000m；风速：≤35m/s；地震：地震强度≤8度；日照：最大幅度为0.1w/cm2；
2. 周围空气温度：-40℃～+45℃
3. 化学条件：安装场所无有害气体和蒸汽，无导电性或爆炸性尘埃及严重霉菌。
4. 抗污染能力：外部绝缘泄漏比距≥2.5cm/Kv；
5. 安装：安装倾斜度不超过5°；
6. 安装地点：谐波含量符合国家有关规定。
