一. 产品概述
XTD-FK系列智能复合开关是由晶闸管（选配）、保护电路、过零触发电路、大功率磁保持继电器等构成，是最新一代低压无功补偿电容器的投切器件。确保过零投切、无涌流、无过电压、继电器触点不烧结、功耗极小、不产生谐波，还可频繁投切，可实现三相补偿、分相补偿、相间补偿功能，克服了传统机械式接触器或其它机电一体化开关投切电容器过程中产生的高倍涌流、过电压、噪声以及开关不可以频繁动作，不可以相间补偿的弊病。与同类厂家比较具有体积更小，保护功能更周全，使用寿命更长等优点。此系列产品是本公司研发的专利产品，受多项国家专利保护。

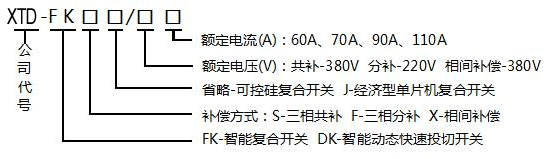

二. 产品型号及规格命名
三. 产品型号规格及安装尺寸
|
投切方式 |
智能复合开关 |
|
型号规格 |
投切电容容量 |
|
三相共补 |
XTD-FKS_/380V-60A |
共补容量≤30kvar |
|
XTD-FKS_/380V-90A |
共补容量≤50kvar |
|
分相补偿 |
XTD-FKF_/220V-60A |
分补容量≤30kvar |
|
相间补偿 |
XTD-FKX_/380V-60A |
相间补偿容量≤30kvar |
|
外观
外形尺寸 |
智能复合开关：长100mm×宽95mm×厚91mm
新智能复合开关：长108mm×宽118mm×厚114mm |
|
安装
尺寸 |
安装所用标准件用户自备，Φ4螺丝螺母*4 |
四. 电气接线端子定义
|
名称 |
智能复合开关 |
|
接线
端子图
|
 |
|
端子定义 |
外控DC12V |
RS-485
手动接线 |
RS-485
网口接线 |
|
三相控制 |
分相控制 |
相间控制 |
适用于所有控制方式 |
|
01 |
母线UA |
母线UA |
母线UA |
|
03 |
母线UB |
母线UB |
母线UB |
|
05 |
母线UC |
母线UC |
母线UC |
|
02 |
电容器UA |
电容器UA |
电容器UA |
|
04 |
电容器UB |
电容器UB |
电容器UB |
|
06 |
电容器UC |
电容器UC |
电容器UC |
|
11 |
零线 |
零线 |
零线 |
零线 |
零线 |
|
12 |
K+ |
K+ |
K+ |
485B-1 |
—— |
|
13 |
K- |
KA- |
KAB- |
485A-1 |
—— |
|
14 |
NC |
KB- |
KBC- |
485B-2 |
—— |
|
15 |
NC |
KC- |
KCA- |
485A-2 |
—— |
|
20 |
—— |
—— |
—— |
—— |
—— |
|
21 |
—— |
—— |
—— |
—— |
—— |
|
22 |
—— |
—— |
—— |
—— |
—— |
|
00 |
—— |
—— |
—— |
—— |
—— |
|
23 |
—— |
—— |
—— |
—— |
—— |
|
COMM1 |
—— |
—— |
—— |
—— |
RJ45网口 |
|
COMM2 |
—— |
—— |
—— |
—— |
RJ45网口 |
-
一次线：根据电容器容量大小选择合适截面积的国标电缆线对应以上表格接线，并压实接牢，切勿接反接错；
-
二次线：1.0～1.5mm，或我公司配送的RJ45网络数据插拔线（仅限RS-485网口接线）
|
|
|
|
|
|
