智能动态快速投切开关

产品类别：智能动态快速投切开关

产品说明

一. 产品概述

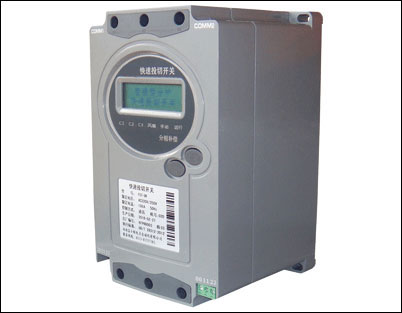

XTD-DK系列智能动态快速投切开关是一种对低压补偿电容器进行快速投切的功率器件，采用晶闸管模块进行投切，工作过程无涌流，无冲击电压，响应时间小于20ms，适用于0.4KV系统下频繁变化的容性或感性负载的通断控制。集成了晶闸管模块、隔离电路、触发电路、保护电路及散热装置等元件，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装接线简单方便。

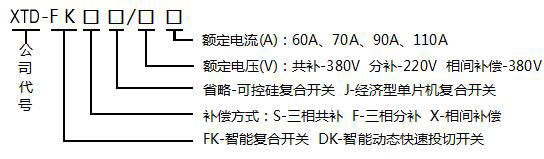

二. 产品型号及规格命名

三. 产品型号规格及安装尺寸

产品名称	智能动态快速投切开关
产品名称	型号规格	投切电容容量
三相共补	XTD-DKS/380V-70A	共补容量≤30kvar
三相共补	XTD-DKS/380V-110A	共补容量≤50kvar
分相补偿	XTD-DKF/220V-70A	分补容量≤30kvar
分相补偿	XTD-DKF/220V-110A	分补容量≤50kvar
相间补偿	XTD-DKX/380V-70A	相间补偿容量≤30kvar
外观外形尺寸	宽132mm×高212mm×厚132mm

四. 电气接线端子定义

名称	智能动态快速投切开关
端子号	RS-485网口接线
端子号	适用于所有控制方式
01	母线UA
03	母线UB
05	母线UC
02	电容器UA
04	电容器UB
06	电容器UC
11	零线
12	——
13	——
14	——
15	——
20	温度信号公共端，负极
21	电容器温度信号输入
22	电抗器温度信号输入
00	接安全大地
23	NC
COMM1	RJ45网口
COMM2	RJ45网口
一次线：根据电容器容量大小选择合适截面积的国标电缆线对应以上表格接线并压实接牢，切勿接反接错；二次线：我公司配送的RJ45网络数据插拔线（仅限RS-485网口接线）
