一. 产品概述

    XTD系列多功能配电测控仪主要用于城市、农村公用配变，是高智能化的多功能电压、无功综合控制器及配电质量监测装置。该装置可与其它配变、电设备和同类设备组网，实现实时配变、电运行管理自动化。

    该产品集语音播报、数据存储、统计、有线无线抄表、电网监测仪与无功补偿控制器功能于一体，实现低压配电网的无功补偿控制，三相电压、电流，功率因数，有功、无功功率，电压、电流、谐波等运行数据的实时监测、分析处理、报表管理等功能。

    产品通过“电力工业无功补偿成套装置质量检验测试中心”测试，具有优良的品质。

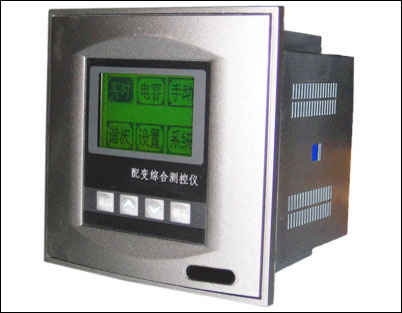

二. 产品规格型号及外观

三. 主要功能

1. 测量：配电三相电压、电流、功率因数、无功功率、有功功率以及谐波畸变率和各次谐波分量。

2. 统计及存储

   每日三相电压、三相电流、三相及总有功功率、三相及总无功功率、三相及总功率因数、电网频率、三相电压及电流总谐波畸变率、总有功电度量、总无功电度量的整点数据值（12个月每日每整点冻结一次数据）；

   每日三相电压、三相电流、三相及总有功功率、三相及总无功功率、三相及总功率因数、电网频率，三相电压谐波及三相电流谐波的最大最小值（12个月数据）；

   每次停电时间、来电时间（本月和上月，每月50条记录）；电容器累计投运时间、动作次数、累计数据的起始时间；

   统计数据永久保存，不因停电消失或变异。

3. 信号：电容器的投运、退运状态信号；保护动作的类型信号； 设备自检性故障类型信号。

4. 保护：设置系统过、欠电压，零序电流超限，电压谐波总畸变率超限等保护，速切电容器并输出报警接通。

5. 人机联系：128×64点阵式背光液晶显示屏和键盘（XTD-FT(6ZA)、XTD-FT(6ZB)）。

6. 通信及数据下载：

• 本地通信接口：RS-485、RS232接口；
• 无线传输（选配）：蓝牙模式/无线微功率电台/红外线传输/GPRS（CMNET）远距离传输等。

四. 主要指标

1. 使用环境

• 环境温度：-25～+55℃；相对湿度：40℃时20%～90%；大气压力：79.5～106.0Kpa；海拔高度：≤3000m；
• 其它要求：无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

2. 工作电源

• 额定电压： ～220V±20%（特殊规格可定做），～50Hz，电压畸变率≤5%；额定功率：≤3VA；允许偏差：±20%；
• 电压波形： 正弦波，总畸变率≤5%；工作频率：48.5～51.5Hz；

3. 取样信号   电压信号：～220V，～50Hz；电流信号：0～5A。

4. 测量精度

• 电 压：≤±0.5%（在80%～120%额定电压范围内）；
• 电 流：≤±1.0%（在5%～20%额定电流范围内）、≤±0.5%（在20%～120%额定电流范围内）；
• 功 率：≤±1%；功率因数：≤±0.01。

5. 动作误差 无功功率：≤±5%；电压：≤±1%。 保护误差 电压：≤±1.0%；电流：≤±10%；谐波：≤±1.0%。

6. 控制能力

• 控制对象：本公司除动态补偿模块之外的所有低压无功补偿模块；
• 控制方式：通讯式控制，通过RJ45网络数据插拔线与本公司补偿模块进行下行通讯；
• 控制容量：32台共补模块+23台分补模块。
• 控制精度：①无功功率：最小电容器容量的±120%； ②功率因数：≤±0.01。

7. 延时及闭锁时间：延时时间在5s～120s；

8. 过电压保护 动作值在105%～120%间；动作回差在3V～6V间；保护分断总时限不大于60s。

9. 电源影响

• 当电源电压为80%和120%额定电压时，各项测量误差和动作性能不变；
• 当电源波形总畸变率≤5%，各项测量误差和动作性能不变；
• 当频率在49Hz～51Hz范围内变化时，各项测量误差和动作性能不变。

五. 接线端子图及安装尺寸
