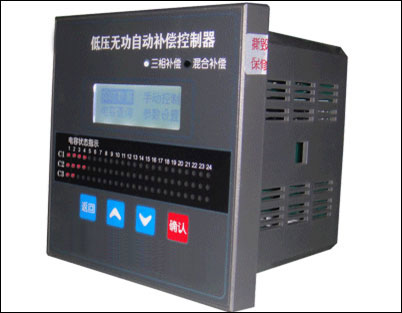

一. 产品概述

   XTD新一代多功能低压无功功率型控制器采用超强抗干扰单片机和双“看门狗”设计，整机自检，防止控制器工作中死机造成的过补偿或不补偿，可靠性极高。采用无功功率为控制物理量、无功趋势预测和延时多点采样技术，有效避免投切震荡。设置过电压、欠电压、缺相保护、谐波监测、配电总电流低流保护、配电系统过温保护等功能，一旦超过预警数值，速切电容器；设有数据通信接口，采用即插即用的方式，满足不同的通信要求。产品可以三相共补控制，也可以三相负荷独立采样，实现电网三相负荷不平衡的分相补偿控制功能。产品在电网低负荷时能闭锁控制，并迅速切除在投的电容，有效防止负荷跌落后产生的过补偿。

二. 主要功能

1. 测量功能

   取样互感器极性自动判别，接入时无需考虑极性要求；配电电压、电流、功率因数、有功功率、无功功率测量；配电系统频率，环境温度测量。

2. 参数设置功能

• 过压值、欠压值、过温度值等保护定值的设置；
• 延时时间、投入、切除门限等投切限值的设置；
• 取样电流互感器变比的设置。

3. 控制功能

• 自动，手动控制电容器的投切；
• 自控时，根据受控物理量（无功功率，功率因数、电压、电流等）进行投切；
• 容量相同的电容器按循环投切原则工作，容量不同的电容器按无功缺额进行编码投切；
• 控制器可对系统无功及电压变化进行预测，如投切电容后再需进行逆向操作的则不进行投切。

4. 保护功能

• 配电系统过电压，欠电压，缺相保护速切电容器；配电总电流低流保护，切除电容器；
• 配电系统环境温度超限保护，速切电容器；引入无功潮流判断，可有效防止投切振荡。

5. 信号功能

   各台电容器投运、退运状态信号显示；各台电容器容量信号显示；配电参数越限信号（过、欠压等）显示；控制器本身或电容器故障显示。

三. 主要技术指标

1. 使用环境

• 环境温度：-25～+55℃；
• 相对湿度：40℃时20%～90%；
• 大气压力：79.5～106.0Kpa；
• 海拔高度：≤3000m；
• 其它要求：无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

2. 工作电源

• 额定电压： ～220V±20%（特殊规格可定做），～50Hz，电压畸变率≤5%；
• 额定功率：≤3VA；允许偏差：±20%；
• 电压波形：正弦波，总畸变率≤5%；
• 工作频率：48.5～51.5Hz。

3. 取样信号

• 电压信号：～220V，～50Hz（分补/混补控制器）；
• 电流信号：0～5A。

4. 测量精度

• 电    压：≤±0.5%（在80%～120%额定电压范围内）；
• 电    流：≤±2%（在5%～20%额定电流范围内）， ≤±1%（在20%～120%额定电流范围内）；
• 无功功率：≤±2%；
• 功率因数：≤±0.01。

5. 控制能力

• 控制对象：本公司智能复合开关；
• 控制方式：通讯式控制，RS-485总线与本公司复合开关通讯接口相连；
• 控制容量：①三相补偿式：32台共补复合开关； ②分相补偿式：23台分补复合开关；③混合补偿式：32台共补复合开关+23台分补复合开关。
• 控制精度：①无功功率：最小电容器容量的±120%；②功率因数：≤±0.01。

6. 参数设置

• 电流变比设置：1～9999；
• 控制延时：1～300S。

四. 接线端子图及安装尺寸
